现阶段，面向终端业主的智能家居集成方案更多应用于以别墅、复式楼等为代表的大面积住宅当中，而与中央空调系统的集成则必不可少。智能家居与中央空调系统的对接控制解决方案，一直是很多智能家居厂家和系统集成商很难解决的问题。针对这个难题罗格朗智能家居团队开发了很多解决方案，从成本与控制完美角度考虑，在此给大家介绍下在协议对接上的两套解决方案。
一：罗格朗BACnet网关与空调方BACnet网关对接方案
主要对接模块：罗格朗BACnet网关模块F450，空调方BACnet网关，BACnet控制器。

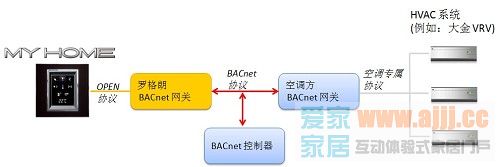

图1：BACnet网关与空调方BACnet网关连接示意图
罗格朗3.5寸触摸屏可以管理智能系统的灯光，窗帘，场景，背景音乐外，还可以控制VRV的空调的开关机，温度，模式，风速，风向，报警信息等。这个方案非常适合用在已经搭建了BACnet主干的建筑里。
图2：罗格朗3.5寸触摸屏管理系统示意图
罗格朗智能系统控制限制参数：
1个F450可以带30个3.5寸触摸屏；
1个F450可以带100个空调分机；
1个3.5寸触摸屏可以加100个F450；
1个3.5寸触摸屏可以管理不同的空调分机（VRV,ACU…），可最多管理每种类型分机20个。
二：在罗格朗模块上嵌入第三方空调驱动的方案
主要对接模块：罗格朗web服务器F454，三菱网关GB-50ADA 或AG-150A或大金网关DCS601C51 (64 地址)。

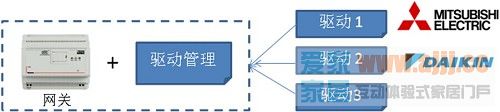

图3：第三方空调驱动的方案连接示意图
第三方空调驱动方案--酒店应用，可以通过房间温控器或监控软件控制VRV空调的开关，模式，温度，风速。

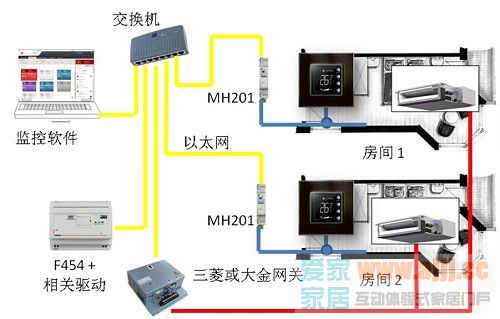

图4：酒店应用连接示意图
第三方空调驱动方案--家庭应用，可以通过温控中心，10寸触摸屏，3.5寸触摸屏控制VRV空调的开关，模式，温度，风速。

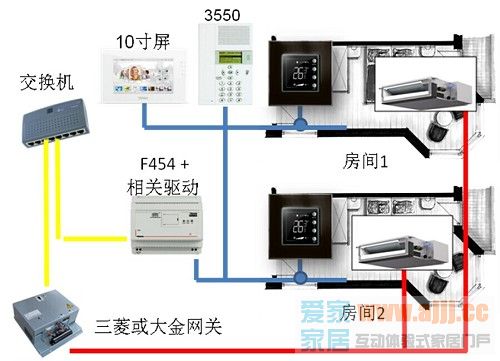

图5：家庭应用连接示意图
